フレキシブル側溝
フレキシブル可変側溝（凹部・凸部）
フレキシブル可変側溝（凹凸部）

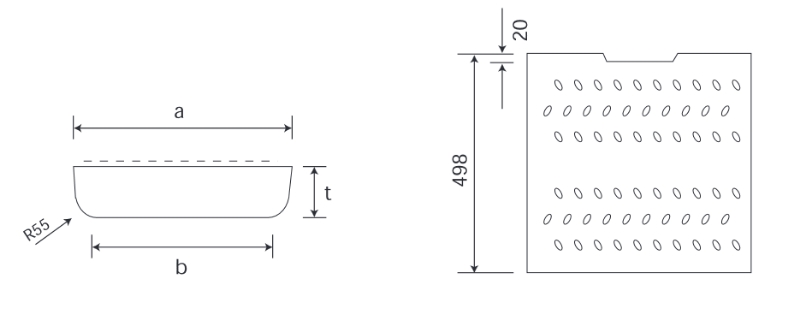

コンクリート蓋

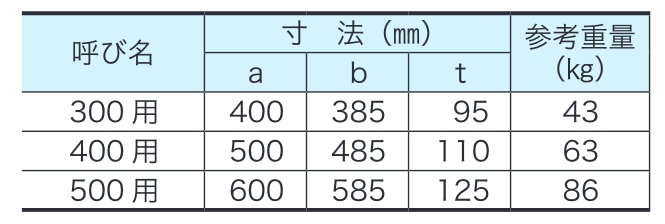

蓋寸歩表

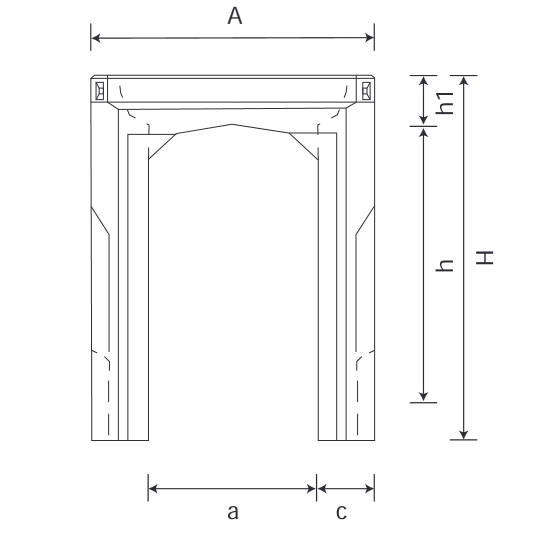

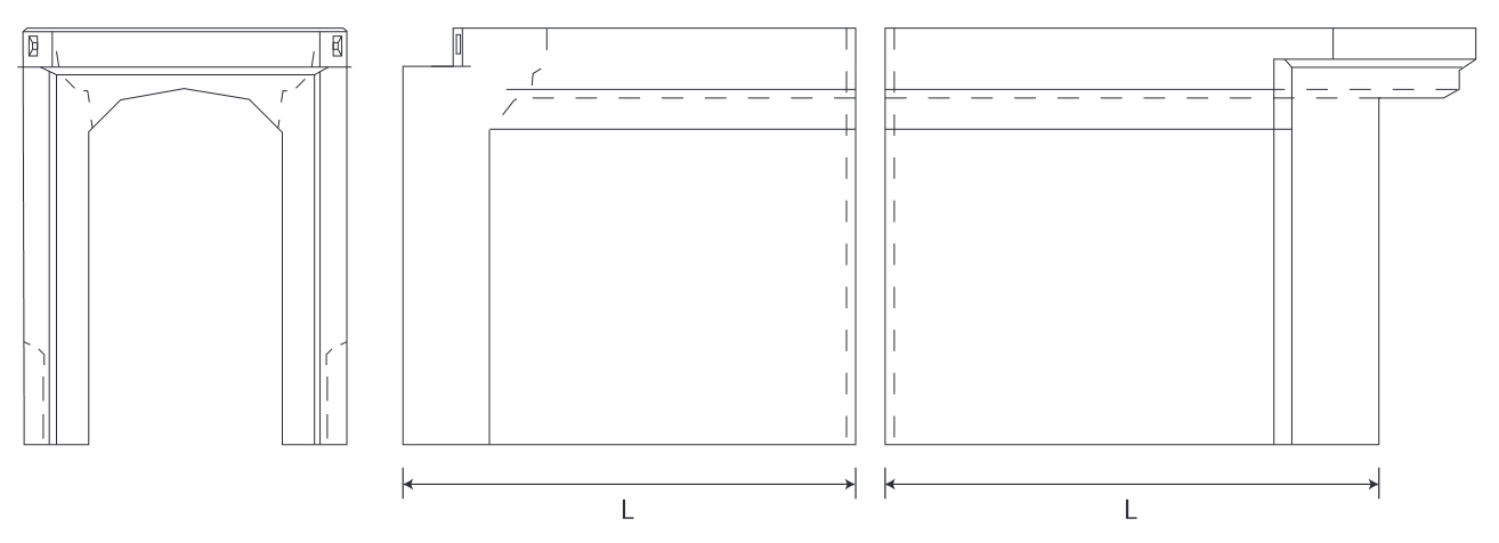

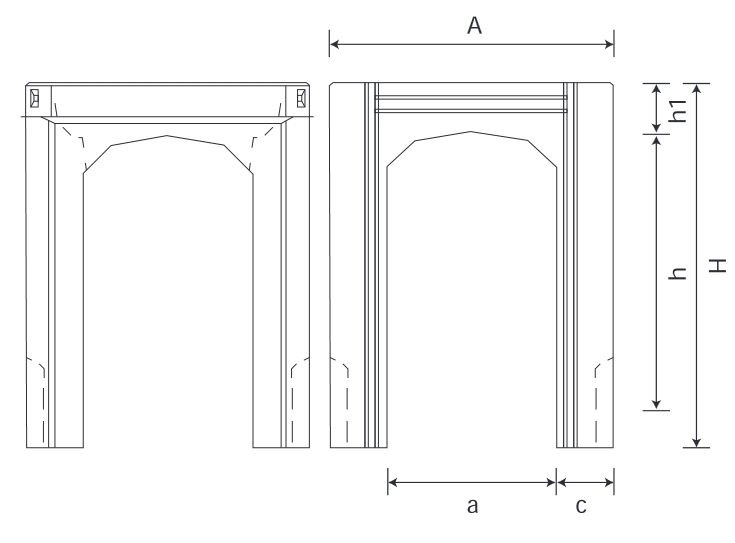

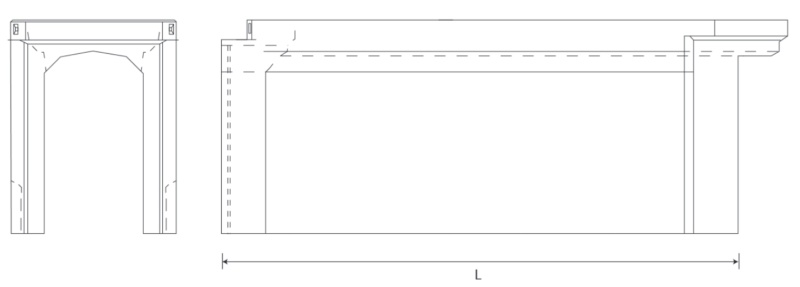

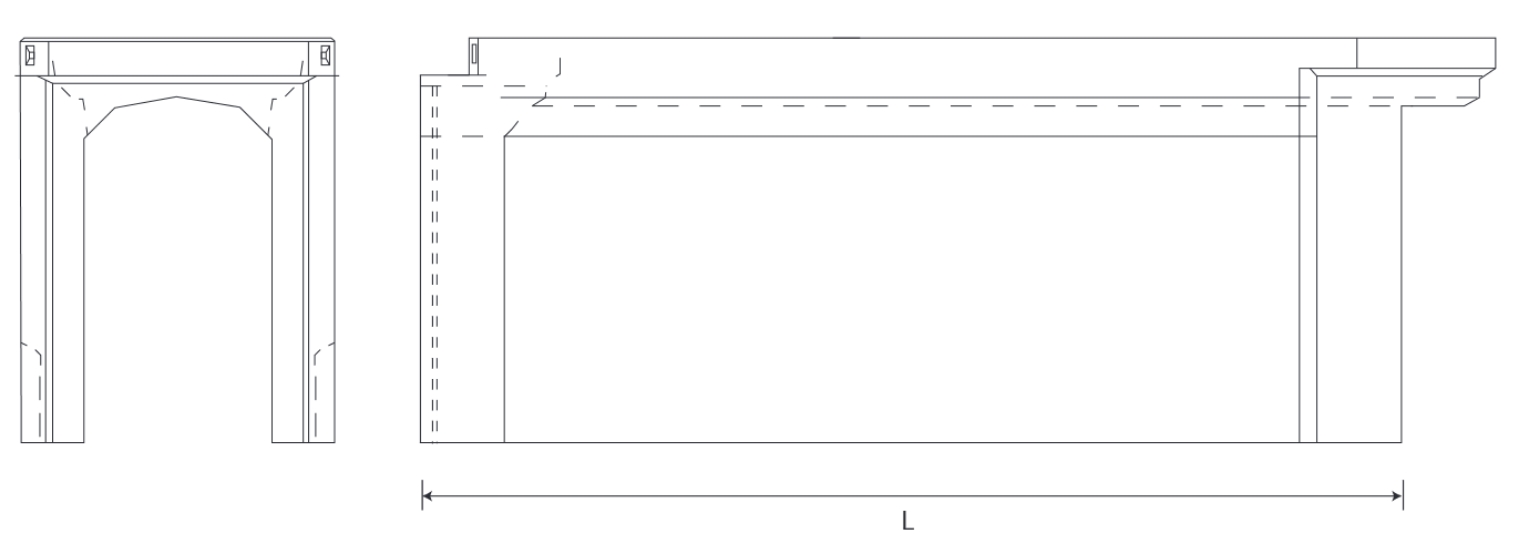

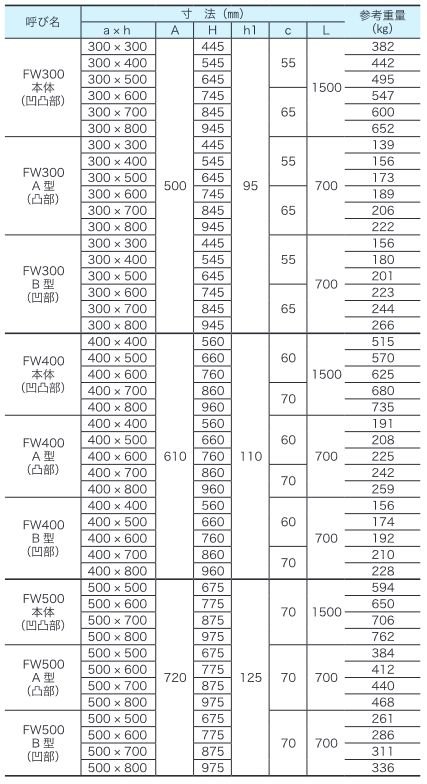

規格寸法・重量表

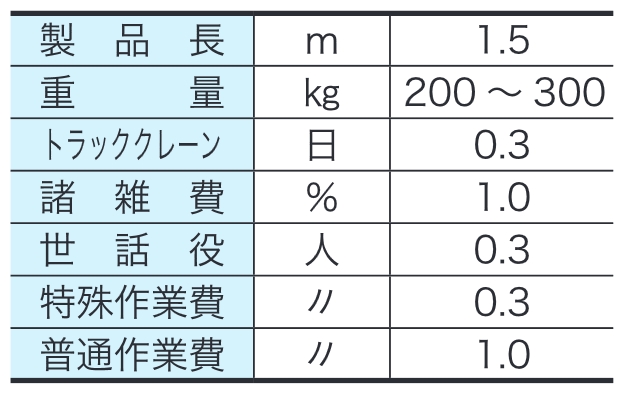

参考歩掛表
フレキシブル側溝の秘密
特長

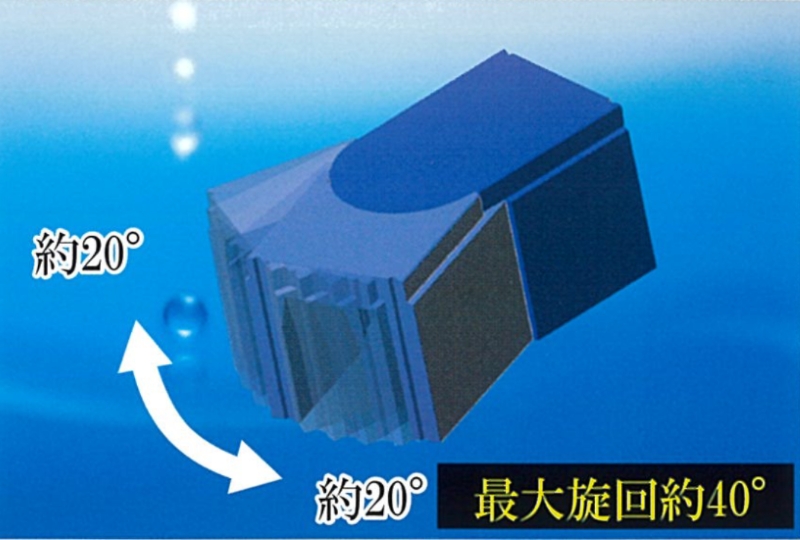

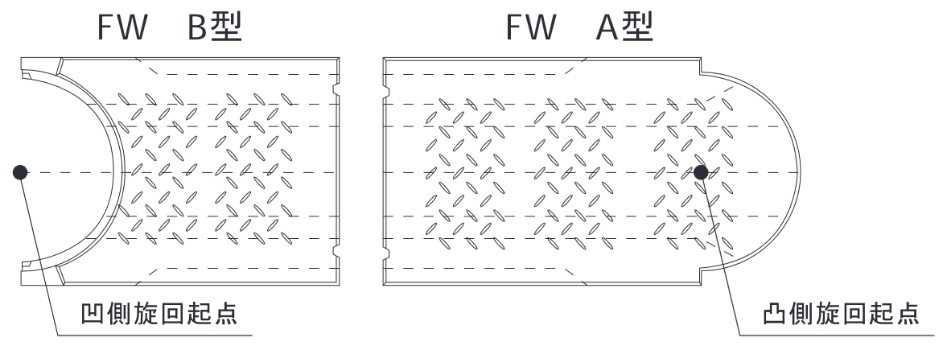

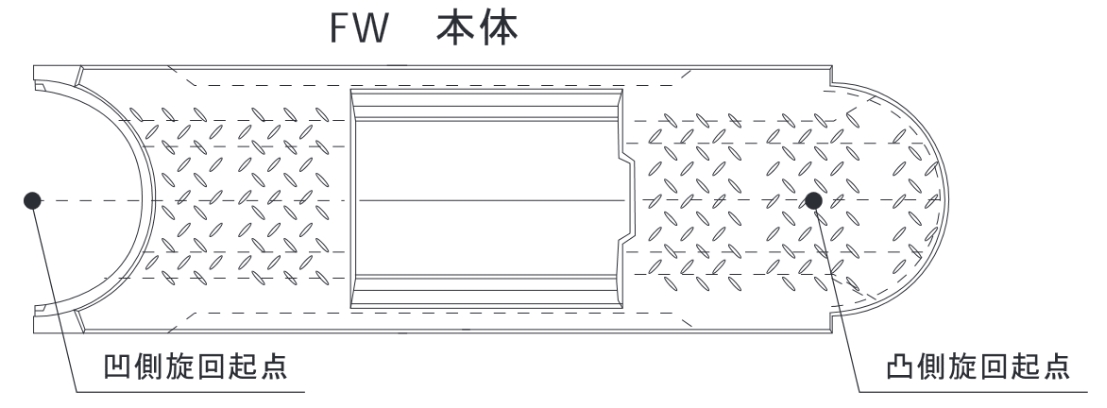

- R状凹凸が可能にした自由な旋回角度調整

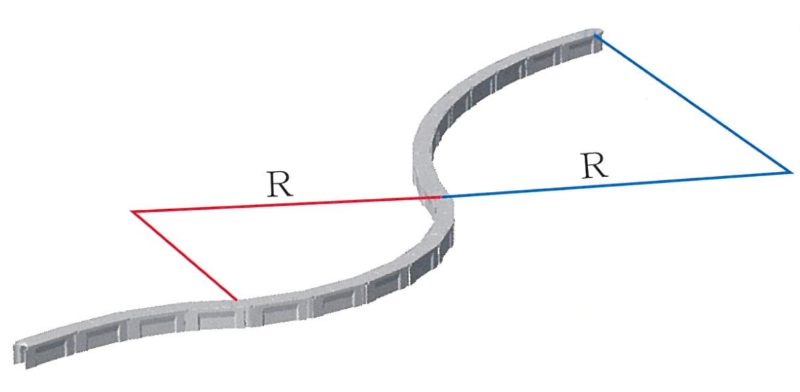

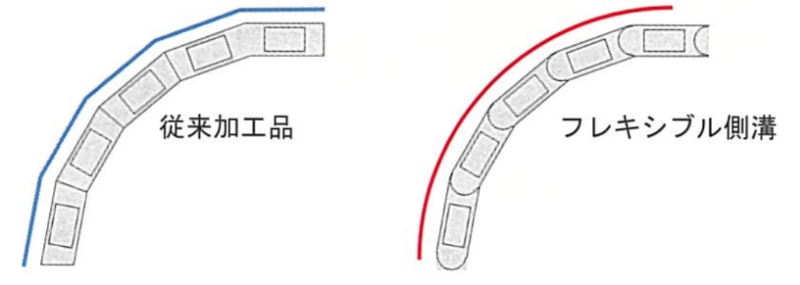

- R状が実現するソフトなカーブ表現

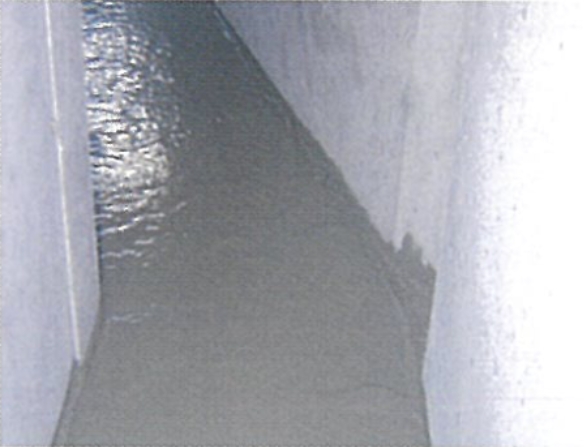

- 側壁旋回部が可能にした水路開口の確保
屈曲部の水路開口は、従来の側溝幅と同等以上の開口率を有し、水をスムーズに流下できるようになっています。 - 外から安易に施工できる側壁形状
水路内加工は不要で、外から作業できるように旋回した側壁に隙間が殆ど出来ない構造になっています。 - 角度に制約されない設計性と施工性

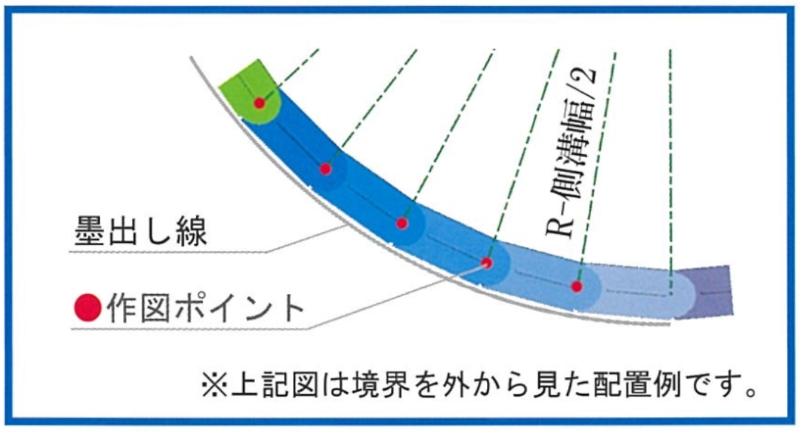

従来、多様な角度の製品を配置して調整していた作図作業はもちろん、現場での墨出し・寸法調整が楽になります。
フレキシブル側溝仕様によるメリット
施工メリット
- 敷設時の製品伸び等による変化に、微妙に角度調整で対応できる
- 製品カットの人件費・刃物代・廃材処理費用の削除
- 製品カット作業時の粉塵を抑制し、人体や環境に配慮できる
- 施工割付図の簡略化
- モルタル施工作業が外からできる
- 工期の短縮（カット、型枠組立、鉄筋組立、打設、型枠撤去手間の削除）
- 製品購入時の打合せの簡略化
その他メリット
- 製造メーカーでは、本来在庫できないコーナー用品を在庫できる
- 官公庁及び関連企業による型枠やコンクリート（鉄筋含む）廃材の削除
- 上記による自然環境対策
- 工期の短縮（交差点施工等の渋滞緩和によるCO2削除と地球経済効果対策）
- 設計コンサルタントや技術者による図面作成時間の縮減

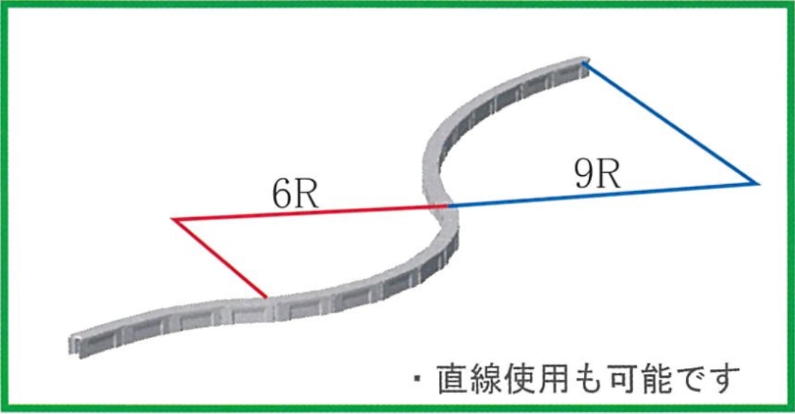

- Rによるやわらかな街並み創りや公園・駅前ロータリー等の設計ツール利用
- 従来施工によるスラブ脱落等を無くし、品質管理した製品を使用できる。
フレキシブル側溝製品（パーツ＆バリエーション）

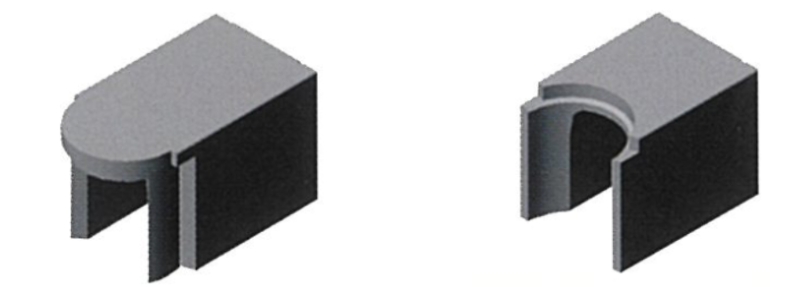

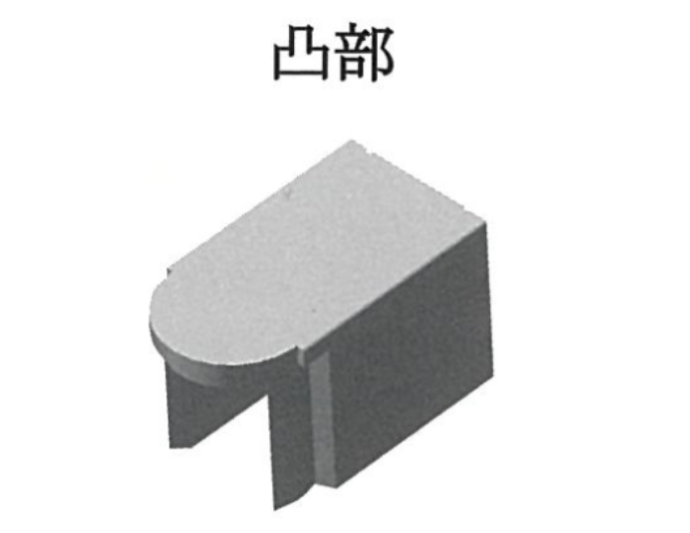

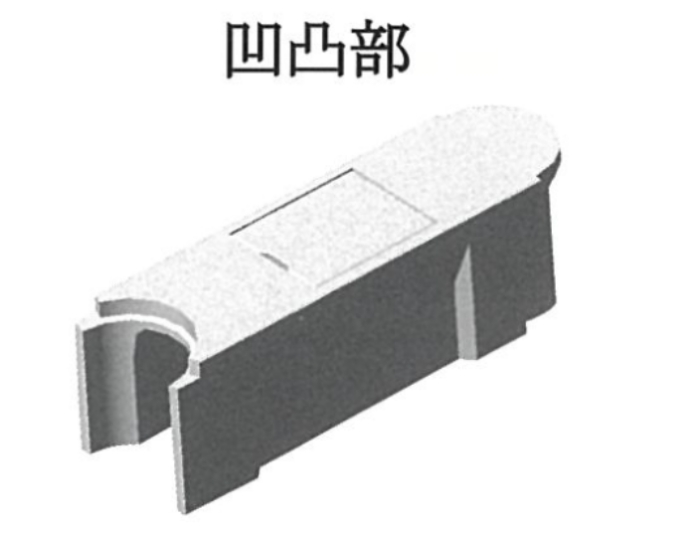

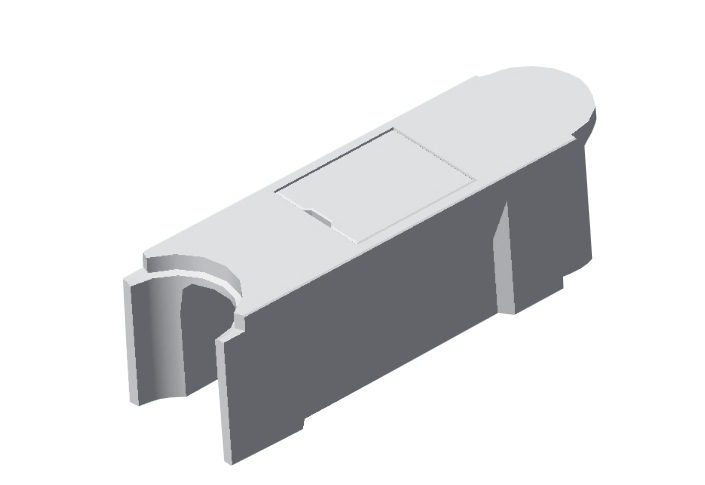

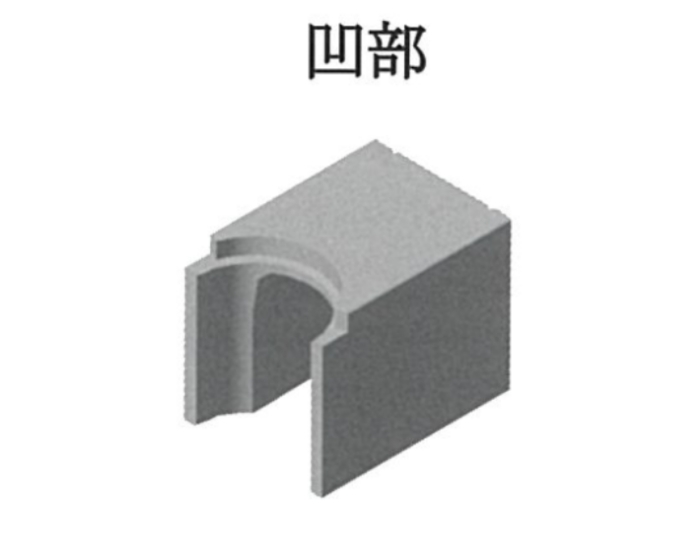

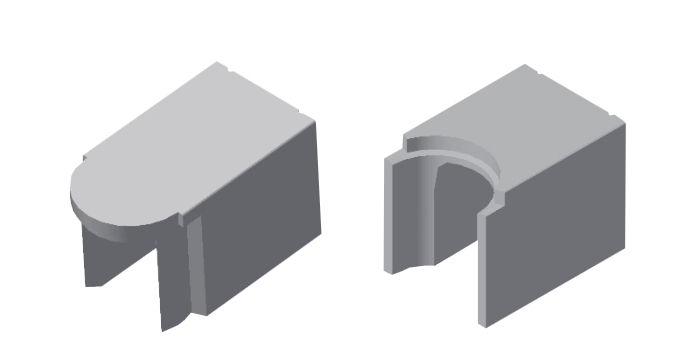

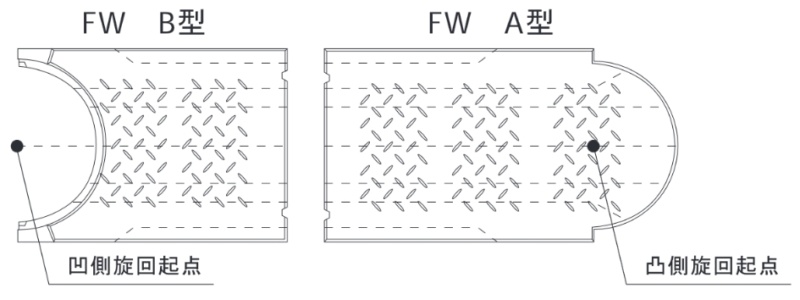

パーツ

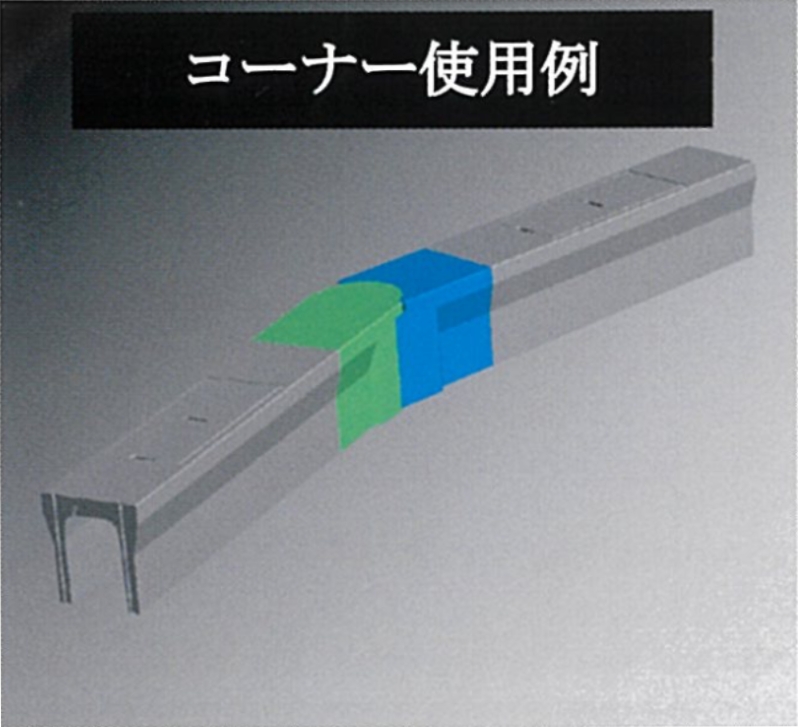

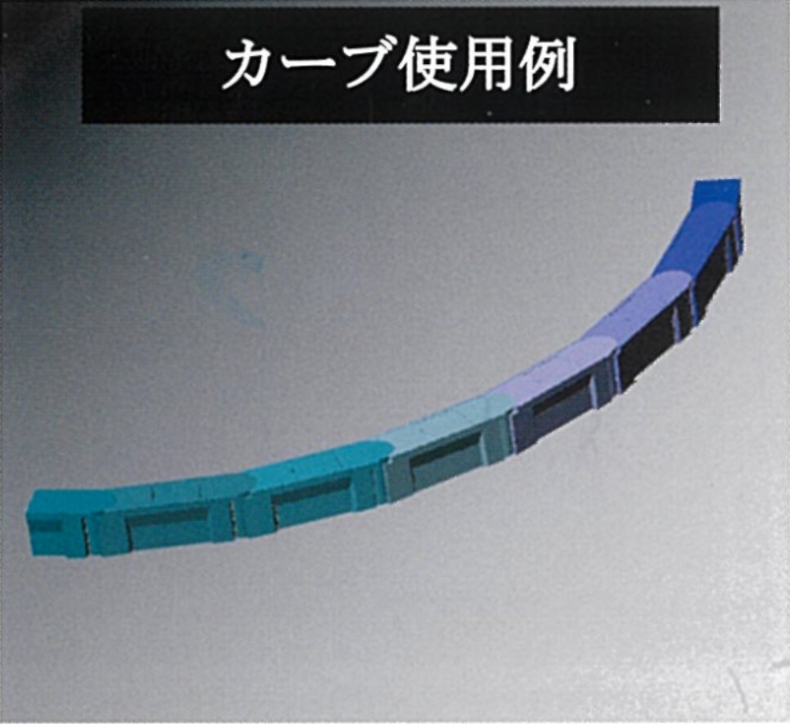

組合せバリエーション
※上記図はイメージです。製品の規格サイズは別途、営業担当までお問合せ下さい。
フレキシブル側溝 カーブ対応角度

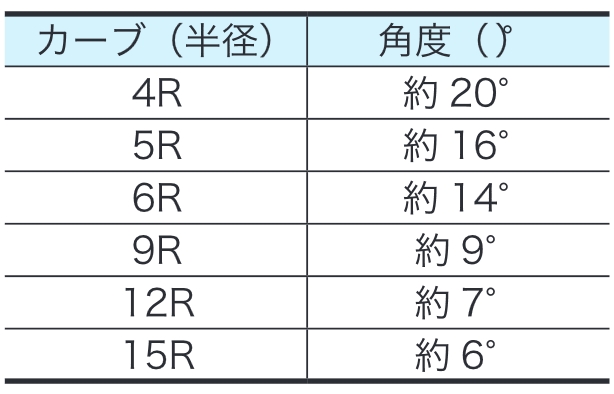

カーブ対応表（製品の一例）

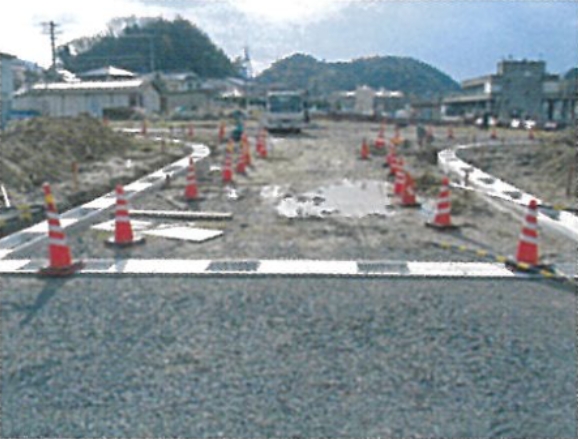

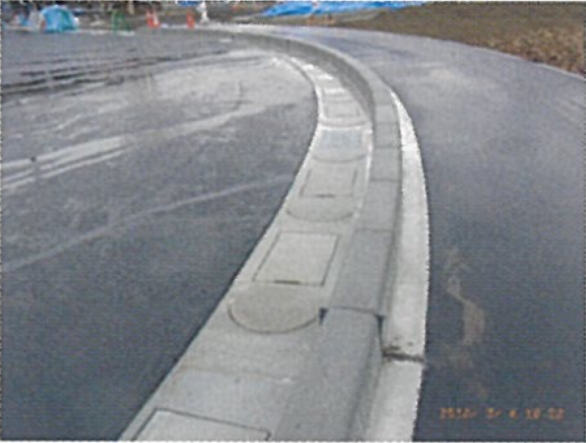

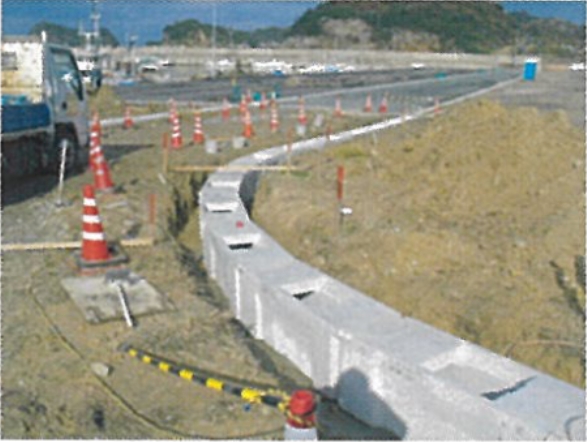

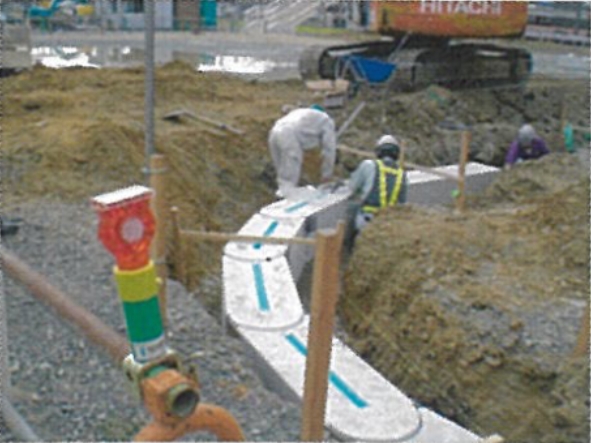

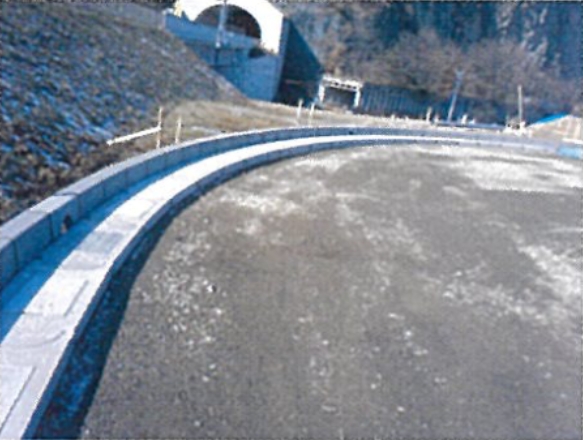

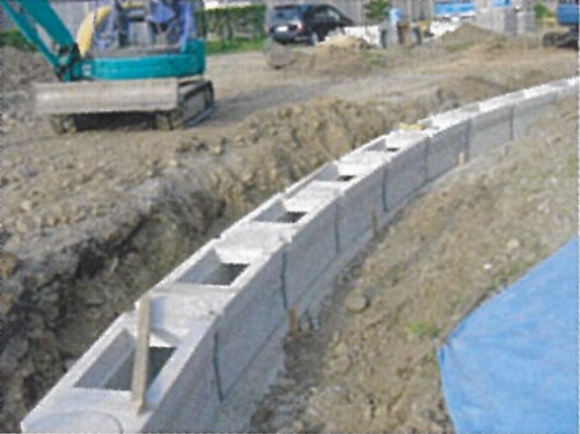

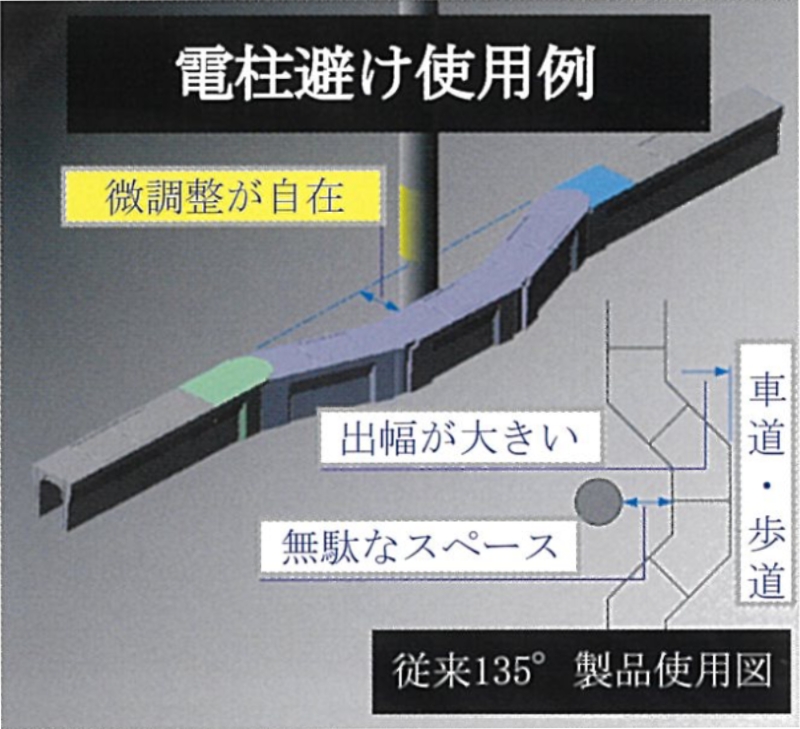

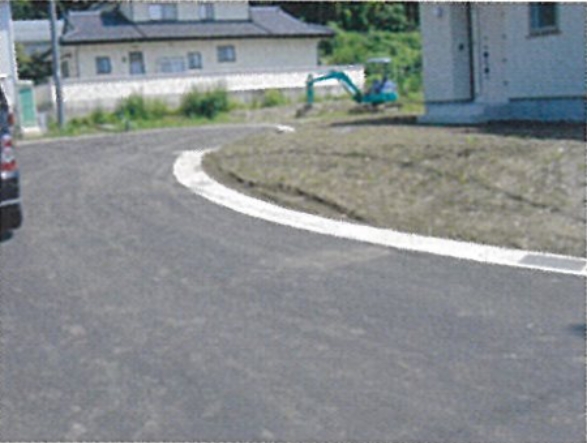

フレキシブル側溝 現場施工例
